光掩膜表面的親疏水性測試方法
發布時間：2025-06-30 點擊次數：281
光掩膜是一種用于微電子制造的光學模板，通常由石英或玻璃基板表面鍍鉻構成。其表面特性，特別是親疏水性，對光刻工藝有著重要影響。親水性表面有利于水基溶液的均勻鋪展，而疏水性表面則能防止水分凝結和污染物的附著。光掩膜表面的親疏水性主要由其化學成分和微觀結構決定，通常通過表面處理技術如等離子體處理或自組裝單分子層來調控。在實際應用中，需要根據具體工藝要求精確控制光掩膜的表面特性，這就對親疏水性的測試方法提出了嚴格要求。
常用的親疏水性測試方法包括：
靜態接觸角測量法（Static Contact Angle, SCA）：適用于快速評估表面潤濕性，操作簡單。
動態接觸角測量法（Dynamic Contact Angle, DCA）：可測量前進角（Advancing Angle）和后退角（Receding Angle），適用于研究表面潤濕動力學。
表面能計算法（Surface Energy Calculation）：通過測量不同液體（水、二碘甲烷等）的接觸角，結合Owens-Wendt或Van Oss-Chaudhury-Good模型計算表面能。
1、靜態接觸角測量步驟（以水滴為例）

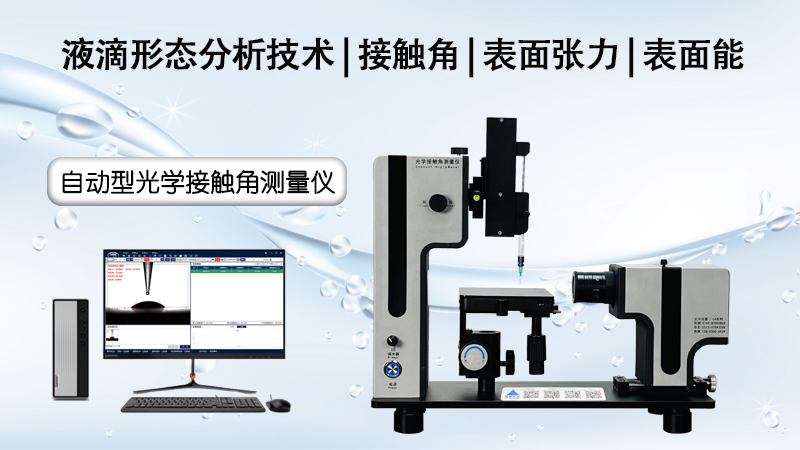

儀器校準：使用標準樣品（如已知接觸角的硅片）校準接觸角測量儀，確保儀器精度。
液滴沉積：使用微量注射器（Syringe）在光掩膜表面滴加2~5 μL的超純水滴（DI Water）。
圖像采集：高速相機拍攝液滴側視圖，確保液滴形狀清晰。
接觸角計算：采用Young-Laplace方程或切線法（Tangent Method）擬合液滴輪廓，計算靜態接觸角。
若接觸角 θ < 90°，表明表面親水；若 θ > 90°，表明表面疏水。
2、動態接觸角測量（可選）
液滴增減法（Tilting Plate Method）：在樣品臺上緩慢傾斜光掩膜（0~90°），記錄液滴開始滑動時的臨界角度，計算前進角（θ?）和后退角（θ?）。
接觸角滯后（Hysteresis, Δθ = θ? - θ?）可反映表面粗糙度和化學不均勻性。
Wilhelmy Plate法：適用于測量薄膜或小尺寸樣品的動態潤濕性。
3、數據分析與報告
重復性測試：每個樣品至少測量3~5個不同位置，取平均值。
數據對比：與標準值或歷史數據對比，判斷表面處理效果（如等離子處理后的親水性變化）。
報告內容：包括測試條件（溫度、濕度）、接觸角數據、表面能（如適用）及可能的表面改性建議。
光掩膜親疏水性測試是半導體制造中的關鍵質量控制步驟。通過接觸角測量和表面能計算，可精確評估光掩膜表面特性，優化光刻工藝。未來，隨著納米級光刻技術的發展，更高精度的潤濕性測試方法（如原子力顯微鏡-AFM結合潤濕性分析）將成為研究熱點。
