精確測量和控制半導體材料的親水性的重要性
發布時間：2025-04-19 點擊次數：351
半導體表面的親水性與其化學組成、微觀形貌和表面能密切相關。例如，在集成電路制造中，晶圓表面的親水性不足可能導致光刻膠涂布不均，形成缺陷；而在光伏領域，硅片的親水性優化可增強減反射膜（如SiN?）的附著性，提高光電轉換效率。此外，在生物傳感器中，親水性表面能改善生物分子的固定化效果，提升檢測靈敏度。因此，精確測量和控制半導體材料的親水性對工藝優化和器件性能提升至關重要。
1、主要測量方法
接觸角測量法：

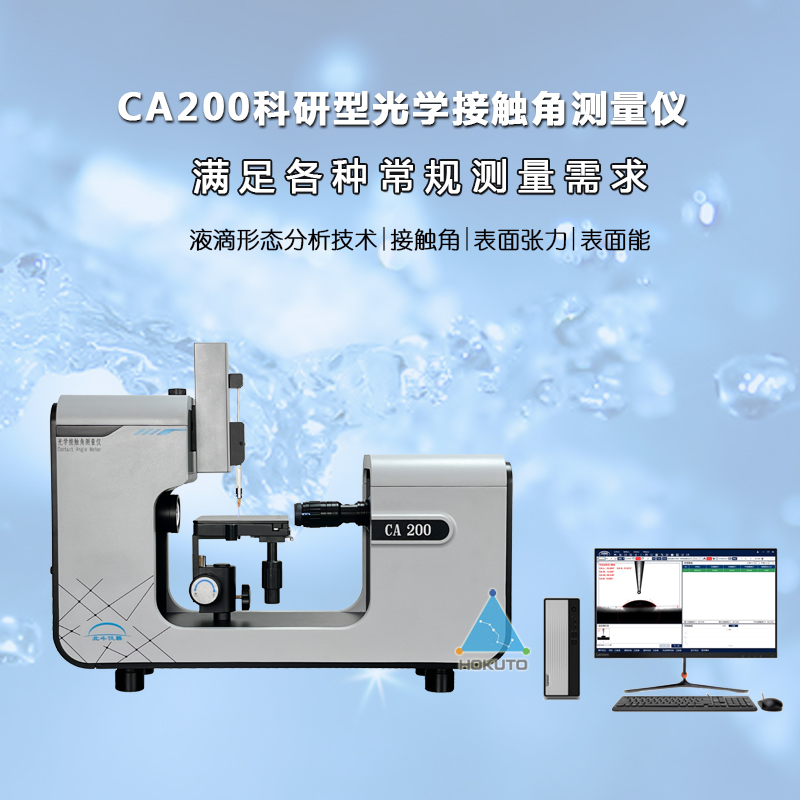

這是最常用的親水性表征手段，通過測量水滴在材料表面形成的接觸角（θ）來評估親水性。θ越小，親水性越強（θ<90°為親水，θ>90°為疏水）。接觸角測量儀（如Krüss DSA系列）可提供高精度數據，適用于不同粗糙度的表面。
表面能分析：
通過測量水、二碘甲烷等液體的接觸角，計算表面自由能（SFE）及其極性分量，進一步分析親水性來源。例如，高極性分量通常表明表面富含羥基（—OH）等親水基團。
2、實際應用：
晶圓清洗工藝優化：親水性變化可反映清洗后表面殘留污染物（如有機物會降低親水性）。
光伏電池性能提升：通過親水性處理增強硅片表面與減反射膜的界面結合力。
柔性電子器件開發：親水性聚合物基底（如PEDOT:PSS）的測量有助于改善器件穩定性和信號傳輸效率。
3、挑戰與未來發展方向
復雜表面的精確測量：納米多孔結構或微圖案化表面可能導致接觸角測量誤差，需結合AFM或共聚焦顯微鏡進行三維形貌校正。
動態親水性研究：某些半導體（如TiO?）在紫外光照射下親水性會顯著增強，需開發原位實時監測技術。
新型測量技術：如超快激光光譜或微流控芯片技術，可能為親水性測量提供更高時空分辨率。
半導體親水性測量是連接材料基礎研究與工業應用的重要橋梁。隨著半導體器件向微型化、多功能化發展，親水性表征技術也需不斷創新。未來，高精度原位測量方法和多模態聯用技術（如接觸角-AFT-XPS聯用）將成為研究熱點，為半導體工藝優化和新型器件設計提供更全面的數據支撐。
